气缸

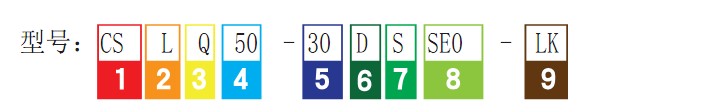

CSL系列选型
1.  CPK Stopper Cylinder (CPK 阻挡气缸)

2.  Cylinder Type 阻挡气缸类型: L;Damper Stopper Cylinder(滚轮杠杆式缓冲器阻挡气缸)

                   R;Roller Stopper Cylinder (滚轮型阻挡气缸)

                  D; Director Stopper Cylinder(直接阻挡型阻挡气缸)

                  H;Horizontal Type Of Stopper Cylinder(水平型阻挡气缸)

3. Q:No Flange(无法兰型):

                  F: F type(F型)

                  T: T type (T型)

                  S: Soft type (轻型)

                  H:Strong Type(重型)

4. Cylinder Diameter(缸径)
5. Stroke

6. Operation(动作方式):

                  D:double acting (双动)

                  None:double acting with spring(单、双动)

7.Shock Absorber (缓冲器类型):

                  None:(标准型)

                  S:soft type(轻型)

                  H: hard type (强力型)

8. Senser & Magnet(传感器和磁环):

                  None:no Magnet(无磁环)

                  SE0:with magnet(带磁环无传感器)

                  SE1:one senser (带一个传感器)

                  SE2:two senser(带两个传感器)

9. Option(可选附件):

                  L:lever lock(杠杆锁)

                  K: Self-lock apparatus(自锁装置)

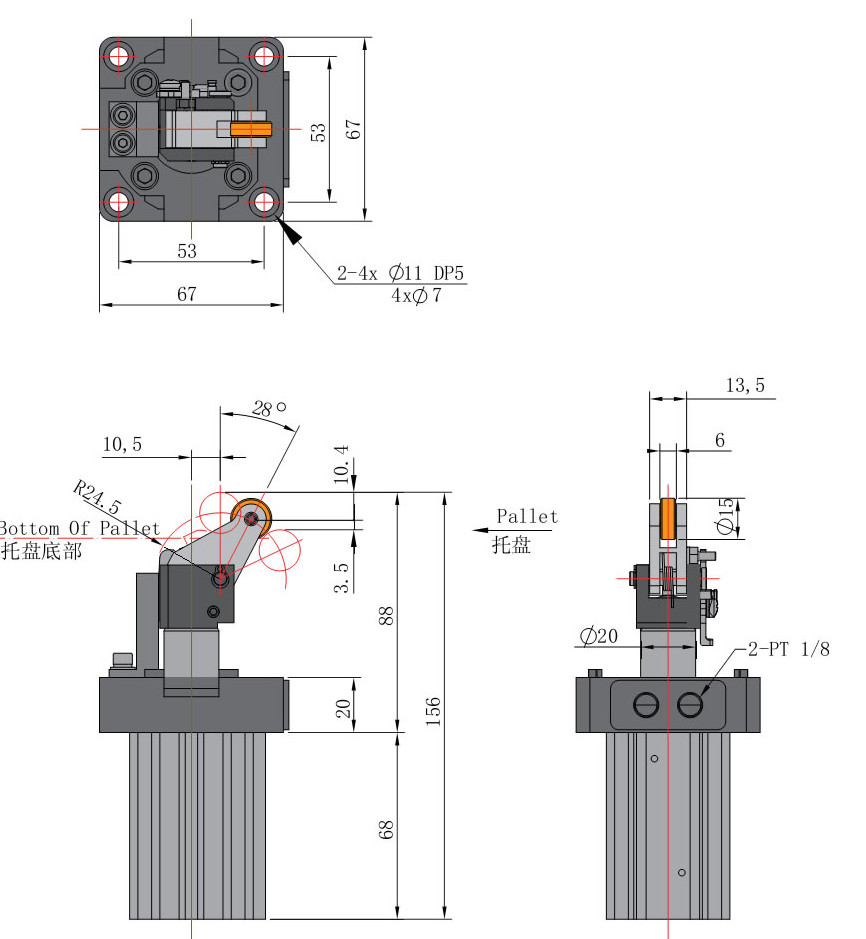

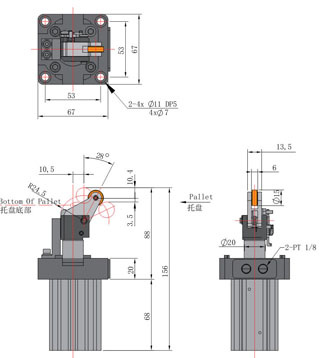

CSL32-20

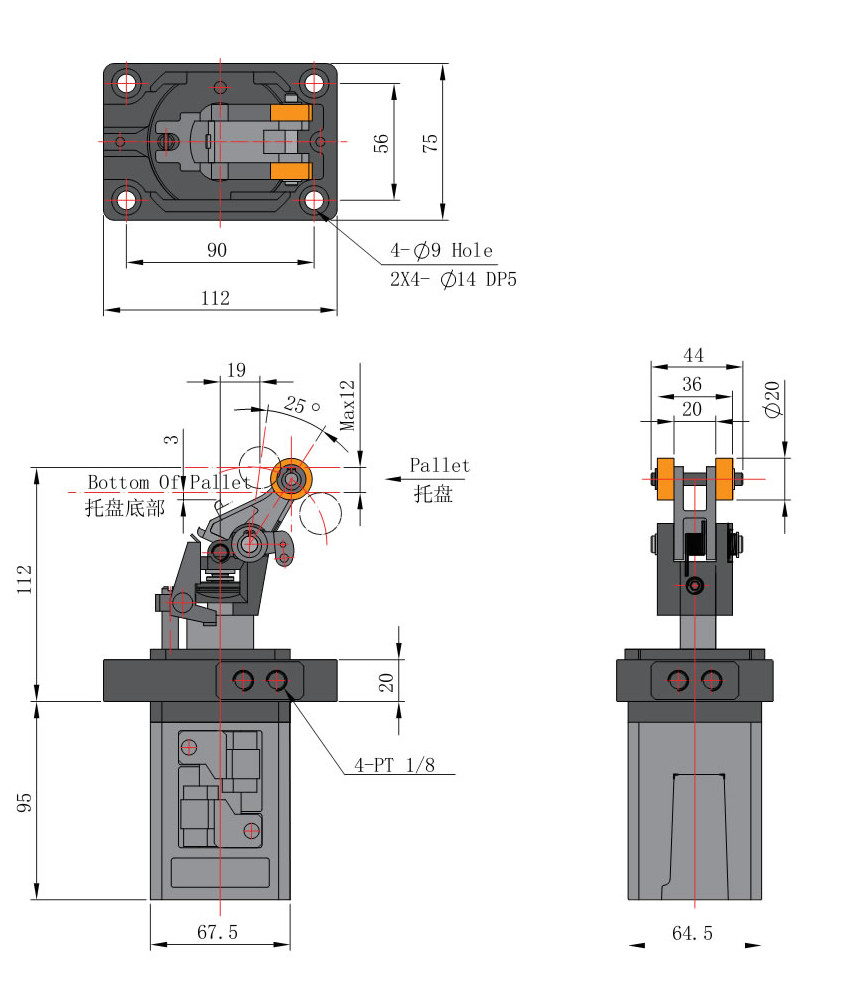

CSL50-30

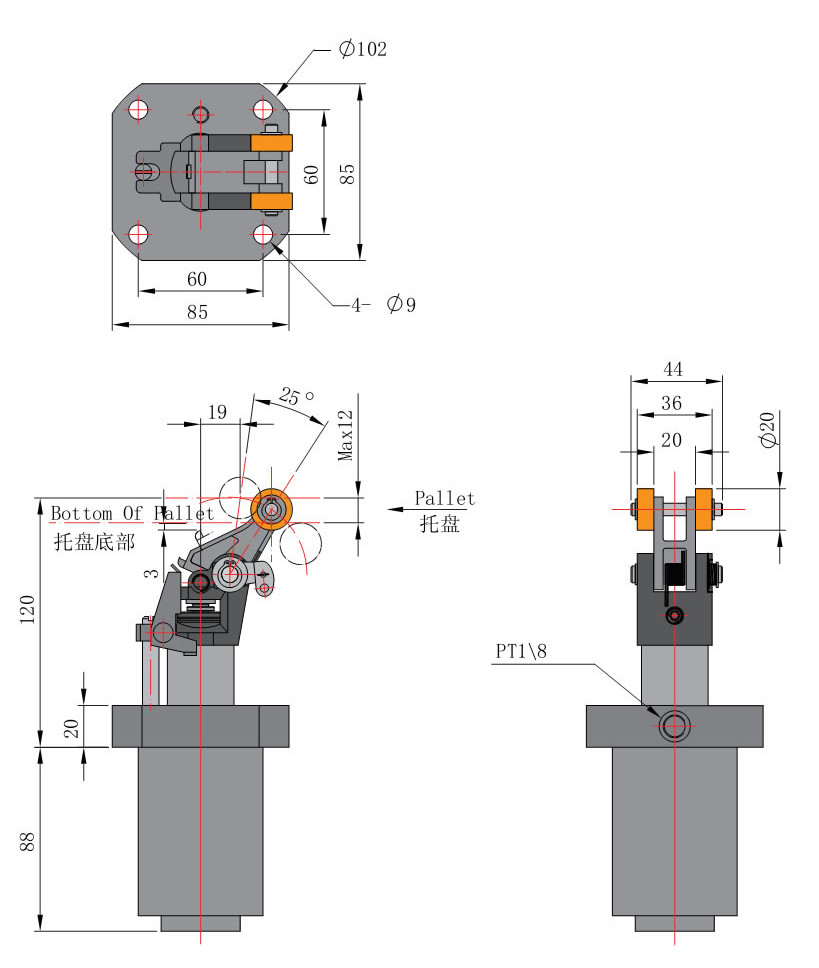

CSLF50-30

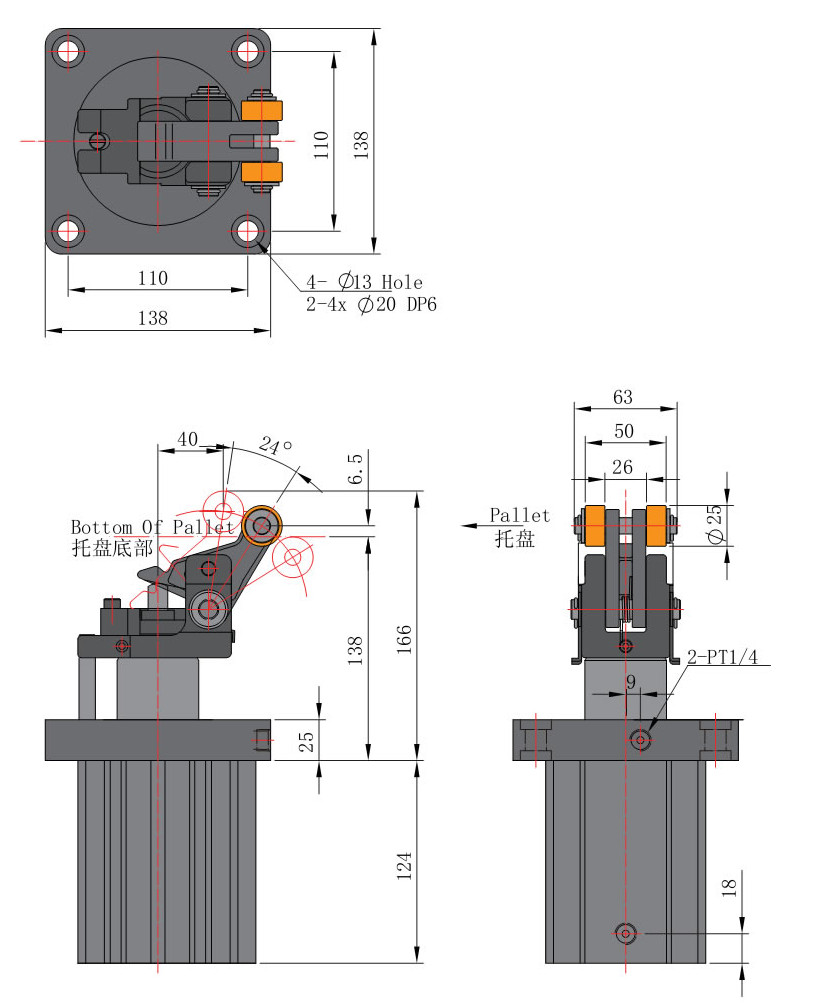

CSL80-40

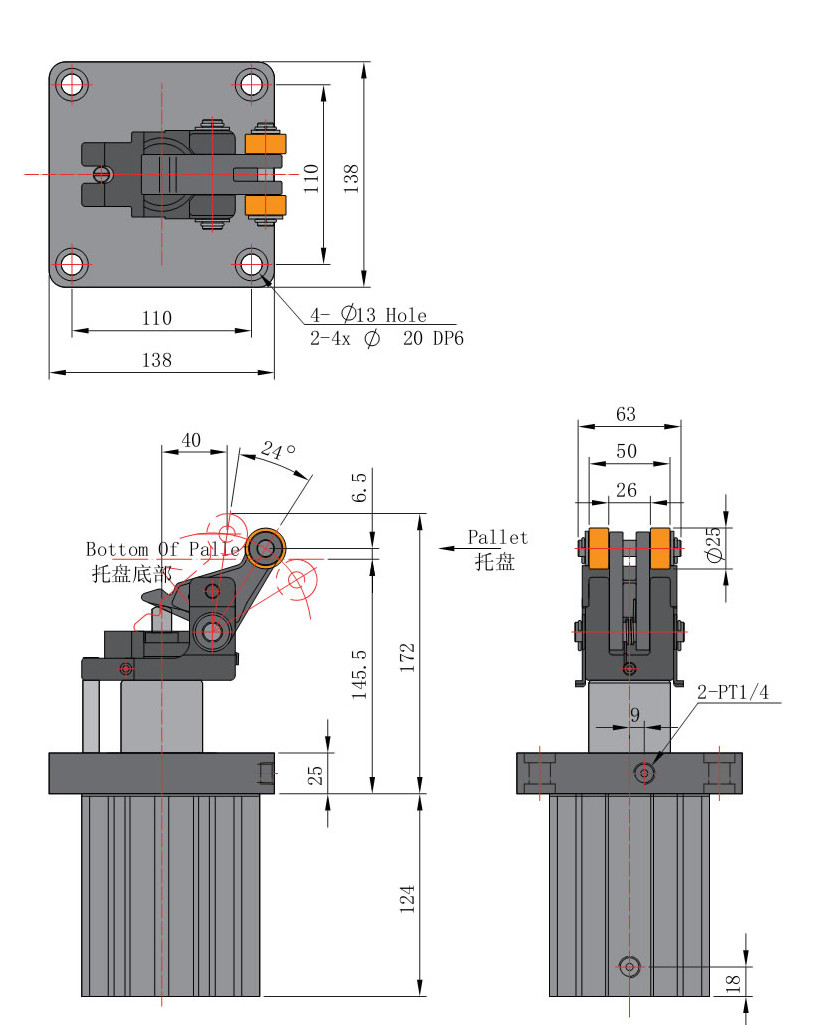

CSLH80-40

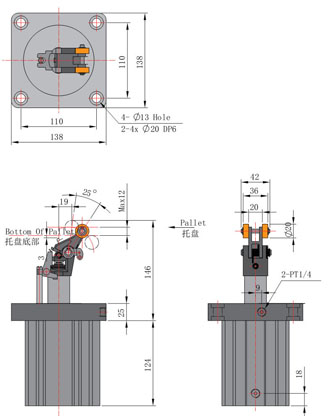

CSLS80-40

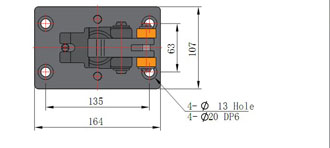

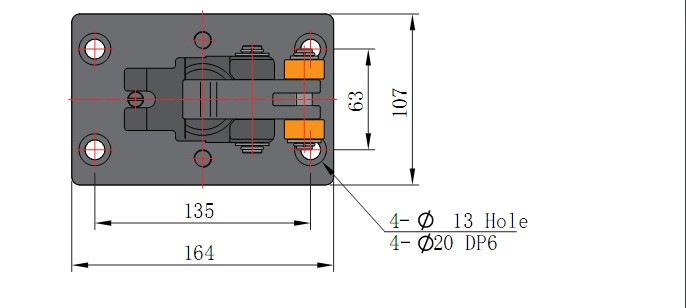

CSLT80-40


CSR系列选型
1.  CPK Stopper Cylinder (CPK 阻挡气缸)

2.  Cylinder Type 阻挡气缸类型: L;Damper Stopper Cylinder(滚轮杠杆式缓冲器阻挡气缸)

                   R;Roller Stopper Cylinder (滚轮型阻挡气缸)

                  D; Director Stopper Cylinder(直接阻挡型阻挡气缸)

                  H;Horizontal Type Of Stopper Cylinder(水平型阻挡气缸)

3. Q:No Flange(无法兰型):

                  F: F type(F型)

                  T: T type (T型)

                  S: Soft type (轻型)

                  H:Strong Type(重型)

4. Cylinder Diameter(缸径)
5. Stroke

6. Operation(动作方式):

                  D:double acting (双动)

                  None:double acting with spring(单、双动)

7.Shock Absorber (缓冲器类型):

                  None:(标准型)

                  S:soft type(轻型)

                  H: hard type (强力型)

8. Senser & Magnet(传感器和磁环):

                  None:no Magnet(无磁环)

                  SE0:with magnet(带磁环无传感器)

                  SE1:one senser (带一个传感器)

                  SE2:two senser(带两个传感器)

9. Option(可选附件):

                  L:lever lock(杠杆锁)

                  K: Self-lock apparatus(自锁装置)

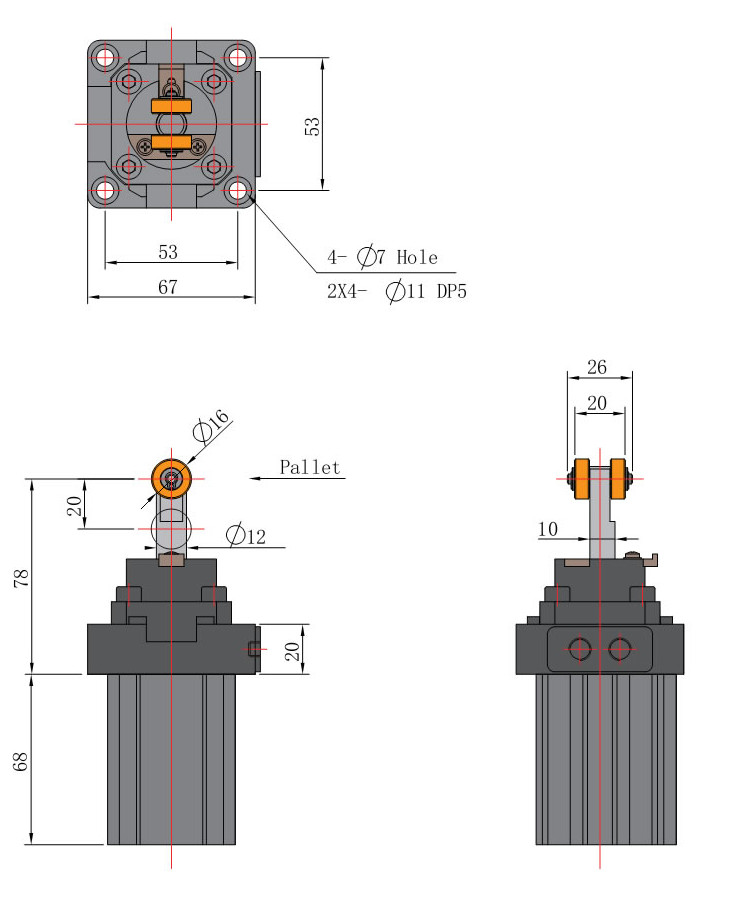

CSR32-20

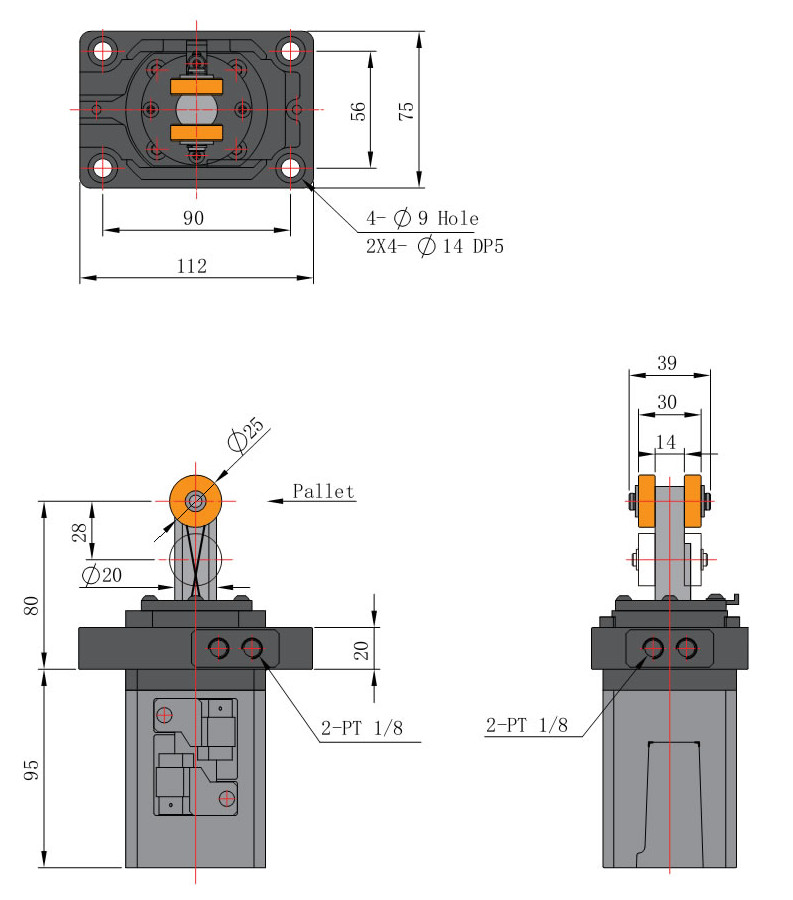

CSR50-30

CSD系列_CSD50-50

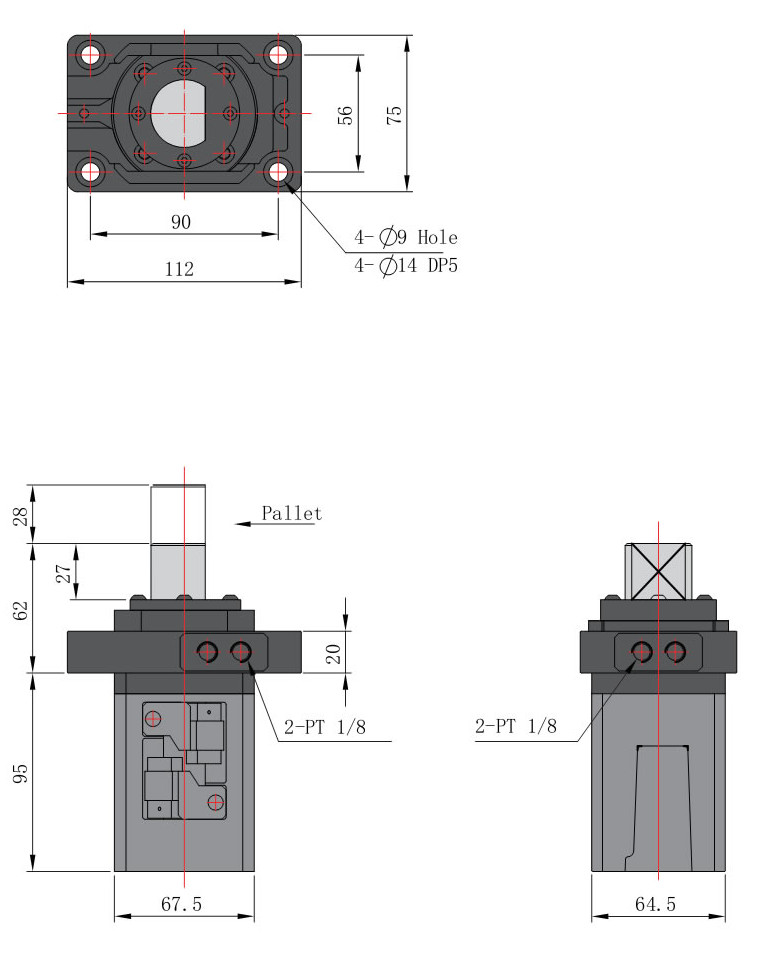

CSD50-30

CSH系列选型
1.  CPK Stopper Cylinder (CPK 阻挡气缸)

2.  Cylinder Type 阻挡气缸类型: L;Damper Stopper Cylinder(滚轮杠杆式缓冲器阻挡气缸)

                   R;Roller Stopper Cylinder (滚轮型阻挡气缸)

                  D; Director Stopper Cylinder(直接阻挡型阻挡气缸)

                  H;Horizontal Type Of Stopper Cylinder(水平型阻挡气缸)

3. Q:No Flange(无法兰型):

                  F: F type(F型)

                  T: T type (T型)

                  S: Soft type (轻型)

                  H:Strong Type(重型)

4. Cylinder Diameter(缸径)
5. Stroke

6. Operation(动作方式):

                  D:double acting (双动)

                  None:double acting with spring(单、双动)

7.Shock Absorber (缓冲器类型):

                  None:(标准型)

                  S:soft type(轻型)

                  H: hard type (强力型)

8. Senser & Magnet(传感器和磁环):

                  None:no Magnet(无磁环)

                  SE0:with magnet(带磁环无传感器)

                  SE1:one senser (带一个传感器)

                  SE2:two senser(带两个传感器)

9. Option(可选附件):

                  L:lever lock(杠杆锁)

                  K: Self-lock apparatus(自锁装置)

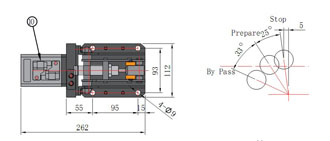

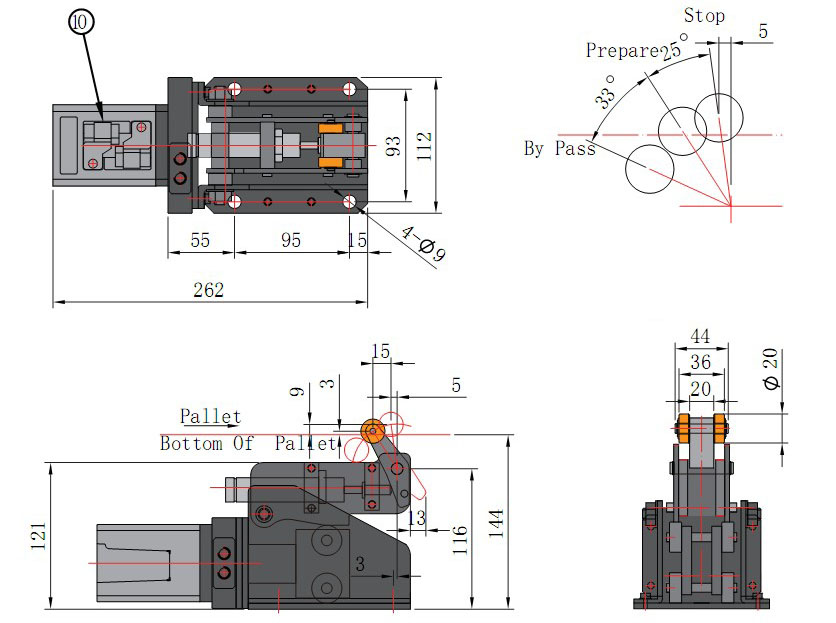

CSH50-30

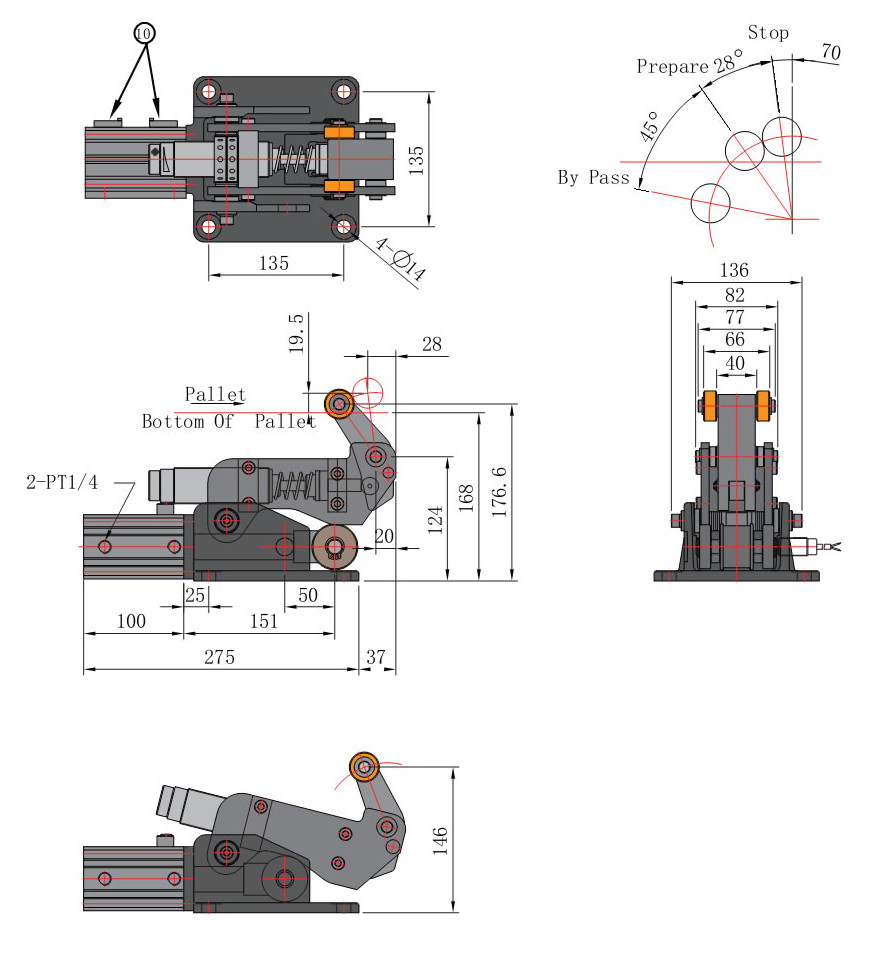

CSH50-50

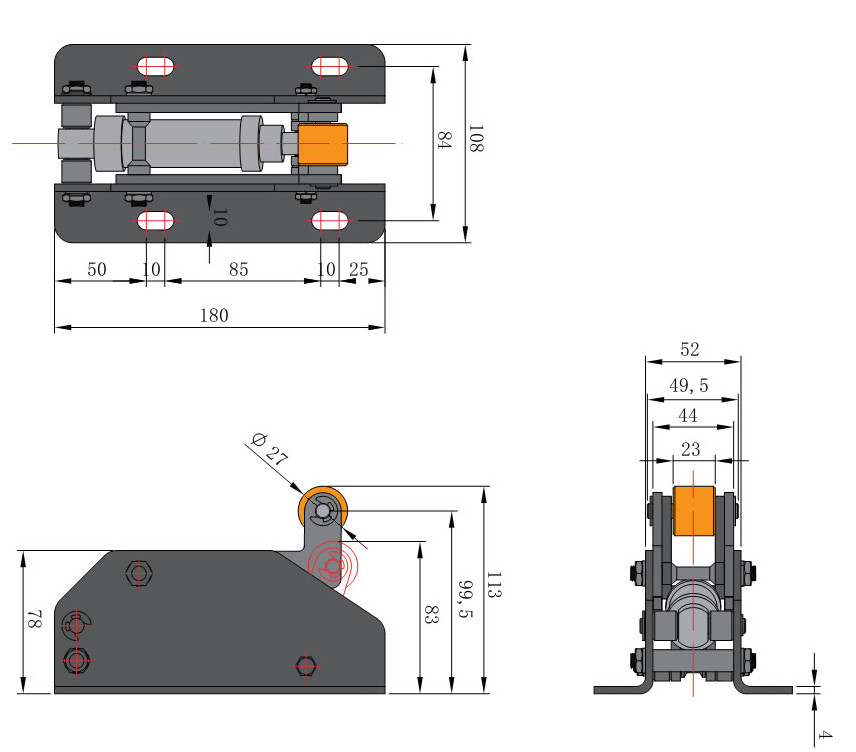

CSHD25-30

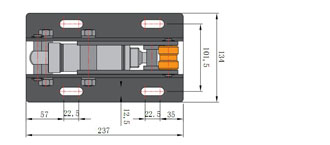

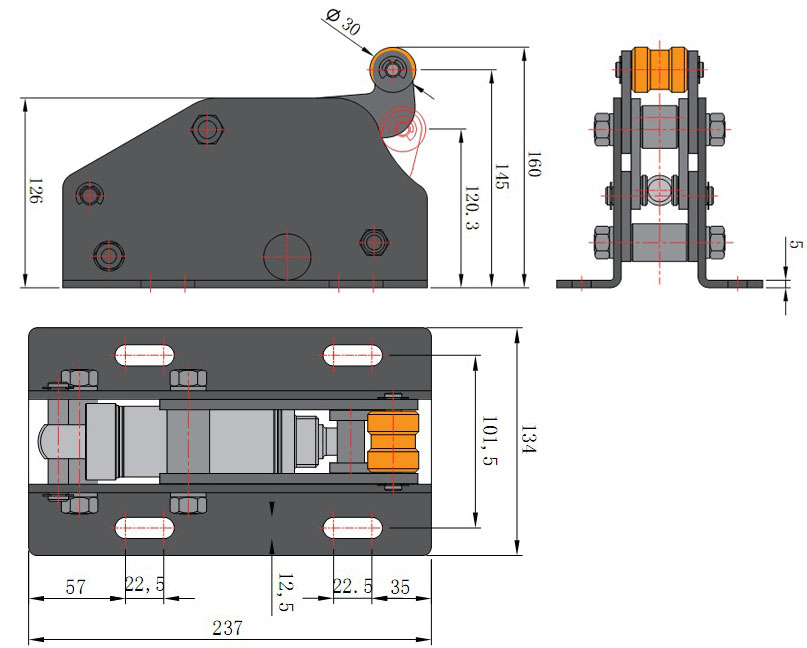

CSHD40-30
